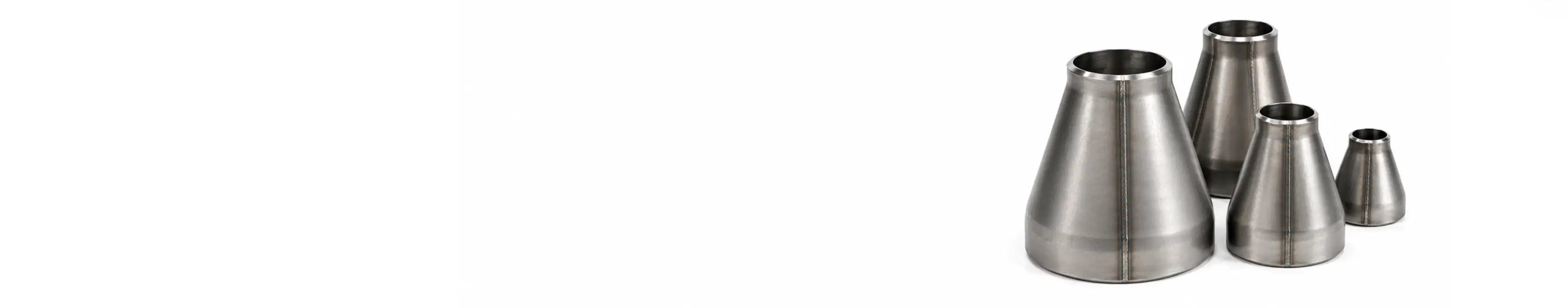

Переходы сварные ТУ 102-488-95

Переходы сварные ТУ 102-488-95 / 05 — фасонные элементы трубопроводных систем, применяемые для соединения участков с разным диаметром. Такие переходы для трубопровода обеспечивают плавное изменение сечения потока и стабильную работу системы при заданных параметрах давления.

В категории представлены переходы стальные, изготовленные по техническим условиям ТУ 102-488-95 и ТУ 102-488-05. Основная особенность изделий — сварная конструкция, которая позволяет производить элементы больших диаметров и использовать их в магистральных и технологических трубопроводах.

Конструктивно различают:

• концентрические переходы — применяются при необходимости симметричного изменения диаметра;
• эксцентрические переходы — используются на горизонтальных участках для исключения застойных зон и скопления среды.

Производство осуществляется из листовых заготовок методом вальцовки с последующей сваркой. Допускается наличие не более двух продольных швов, расположенных вдоль образующей конуса. Такая технология обеспечивает достаточную прочность конструкции при оптимальной массе изделия.

Для изготовления используются:

• углеродистые стали (ст3, ст.20);
• низколегированные стали (ст.09Г2С, ст.17Г1С);
• коррозионностойкие марки (ст.08Х18Н10Т, ст.12Х18Н10Т).

Переход стальной сварной рассчитан на эксплуатацию при давлении до 10 МПа и применяется в различных климатических условиях, включая умеренные и холодные регионы (исполнения У и УХЛ).

Основные области применения:

• нефтяная и нефтехимическая промышленность;
• химическое производство;
• металлургические предприятия;
• технологические линии транспортировки жидкостей и газов;
• системы переработки и хранения продукции.

Изделия данного типа широко используются в трубопроводах, транспортирующих нефть, нефтепродукты и другие рабочие среды, где требуется надежное соединение труб разного диаметра с учетом условий эксплуатации.

Таким образом, сварные переходы ТУ 102-488-95 / 05 являются универсальным решением для магистральных и технологических трубопроводов, обеспечивая баланс между прочностью конструкции, допустимыми нагрузками и возможностью применения в различных отраслях.
