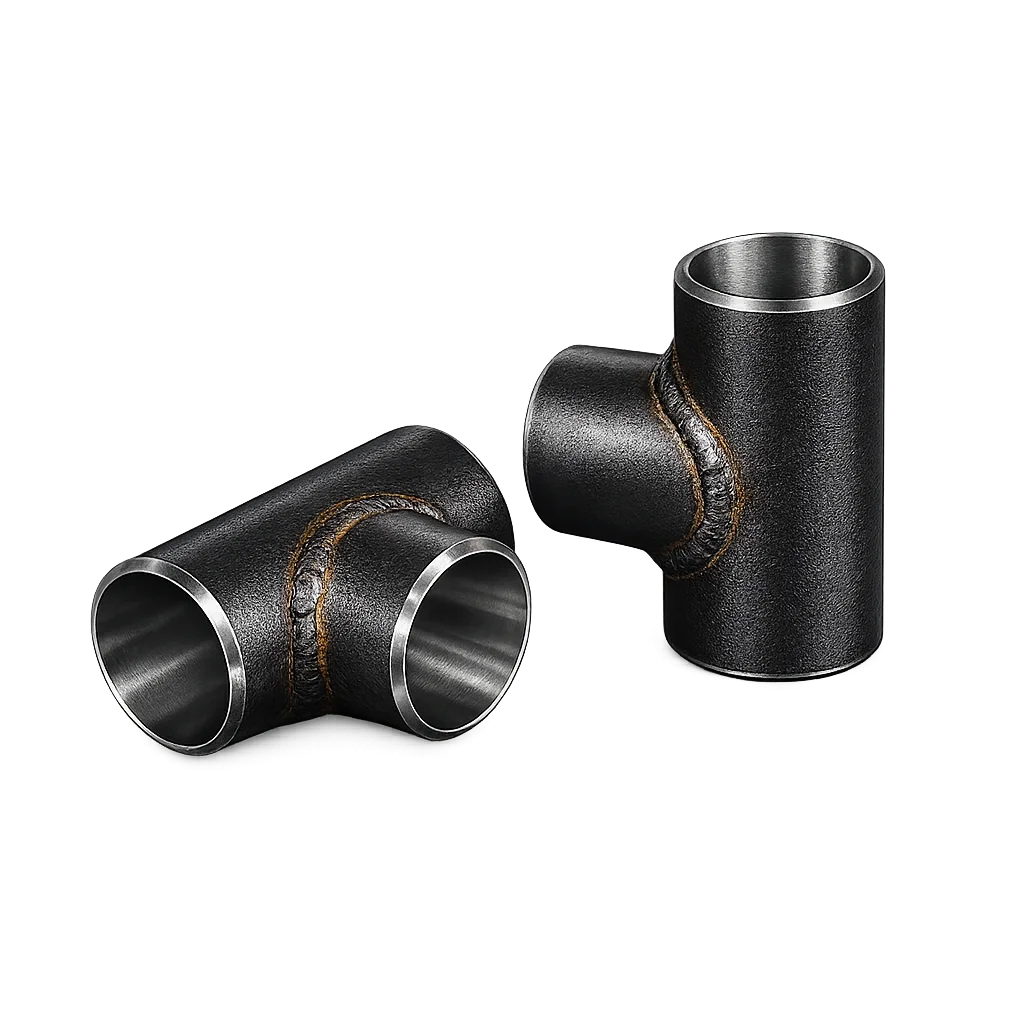

Тройник стальной штампосварной ТШС 820×12-426×8 / ТУ 102-488-95

Тройники ТШС штампосварные для трубопроводов

Штампосварной тройник переходного типа ТШС 820×12-426×8 относится к категории стальных деталей трубопровода, применяемых для организации ответвлений от магистральной линии с переходом на меньший диаметр. Конструкция изделия обеспечивает стыковку трубных секций различных сечений методом сварки, что определяет его применение в технологических и промысловых трубопроводах нефтяной, нефтехимической, химической и металлургической отраслей.

Конструкция и метод изготовления

Тройник изготавливается штампосварным методом из трубных заготовок либо из вальцованных заготовок листового проката. Формирование горловины ответвления выполняется по технологии вытяжки — горловина тянется «пулей», что обеспечивает необходимую геометрию и целостность металла в зоне ответвления. Конструкция предусматривает не более двух сварных швов, расположенных вдоль образующей магистральной части. При необходимости соблюдения строительной высоты допускается приварка колец к горловине.

Тип исполнения — переходной: диаметр магистрали и диаметр ответвления различаются, что позволяет интегрировать тройник в разветвлённые трубопроводные схемы с перераспределением потоков между трубами разных типоразмеров. Способ присоединения к трубопроводу — сварка.

Материальное исполнение

Тройник ТШС 820×12-426×8 производится из углеродистых, низколегированных и коррозионностойких марок стали. Выбор материала определяется условиями эксплуатации, характеристиками транспортируемой среды и требованиями проектной документации. Для работы в условиях повышенных нагрузок или агрессивных сред предусмотрено исполнение из нержавеющих аустенитных сталей.

Доступные марки стали для данного типоразмера:

• ст3 — конструкционная углеродистая сталь
• ст20 — качественная углеродистая сталь
• 09Г2С — низколегированная хладостойкая сталь
• 17Г1С — низколегированная сталь для магистральных трубопроводов
• 08Х18Н10Т — аустенитная нержавеющая сталь
• 12Х18Н10Т — аустенитная нержавеющая сталь с повышенной стойкостью

Нормативная база

Изделие изготавливается в соответствии с требованиями ТУ 102-488-95 и ТУ 102-488-05. Оба стандарта регламентируют конструктивные параметры, методы производства, допуски на размеры, требования к сварным швам и приёмочный контроль штампосварных тройников равнопроходного и переходного типов. Соответствие данным техническим условиям подтверждается в сопроводительной документации на изделие.

Характеристики тройника ТШС 820×12-426×8

Тройник переходной штампосварной имеет следующие технические параметры. Размерное обозначение 820×12-426×8 отражает наружный диаметр и толщину стенки магистральной части (820 мм, стенка 12 мм), а также наружный диаметр и толщину стенки ответвления (426 мм, стенка 8 мм). Масса изделия составляет 210,8 кг.

Производство — штампосварное, что обеспечивает стабильность геометрических параметров и механических свойств в зоне ответвления. Тройник поставляется под сварное присоединение, соответствующее размерам присоединяемых трубных секций. Нормативные документы: ТУ 102-488-95, ТУ 102-488-05. Марки стали — по согласованию с проектной документацией из перечня: ст3, ст20, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т.
